Los cables están sujetos a un movimiento constante de vaivén dentro de espacios confinados en entornos industriales como fábricas automatizadas, sistemas de pórtico, robótica y equipos de manejo de materiales. Con el tiempo, este movimiento repetitivo puede provocar la degradación del aislamiento, fatiga del conductor e incluso una falla total del cable.
Por eso, los principales fabricantes de cables e ingenieros recurren a los probadores de cable tipo C-Track —también conocidos como probadores de cadena portacables o probadores de cable para portacables— para validar la durabilidad de los cables bajo condiciones reales de flexión continua.
¿Qué es un probador de cables tipo C-Track (cadena portacables o canal portacables)?
El probador tipo C-Track simula el desplazamiento horizontal repetitivo que ocurre en los sistemas de cadenas portacables (también conocidos como drag chains o energy chains). Estos sistemas guían y protegen los cables durante el movimiento lineal y son comunes en aplicaciones donde el equipo está en movimiento constante, como máquinas CNC, grúas automatizadas de almacén y sistemas robóticos de transferencia.
La prueba garantiza que los cables puedan soportar un alto número de ciclos sin comprometer su rendimiento, incluso bajo radios de curvatura cerrados y trayectorias restringidas.
Vea nuestro video para verlo en acción y conocer más de la mano de nuestro ingeniero de ATPC.
¿Cómo funciona el probador de cables tipo C-Track?

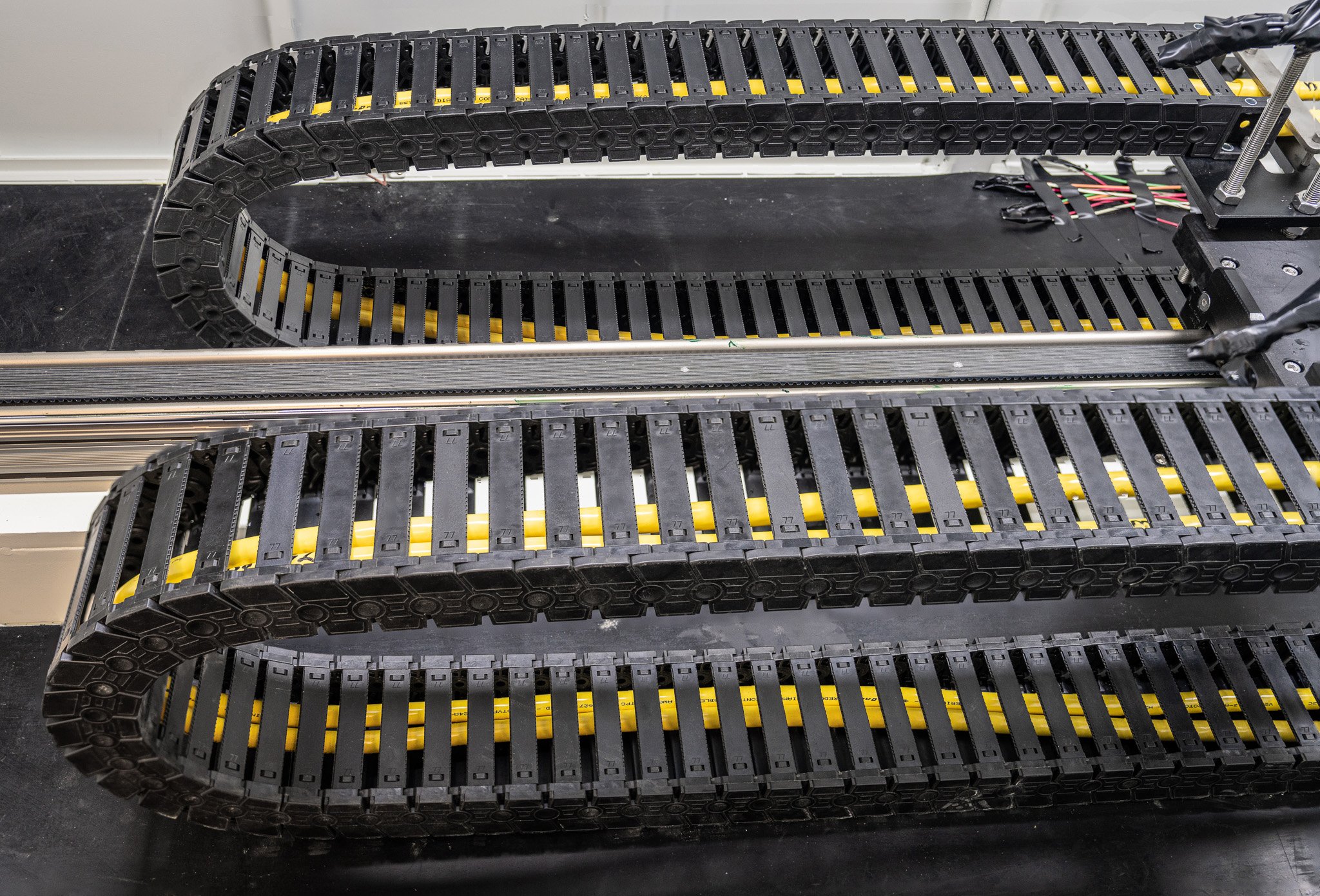

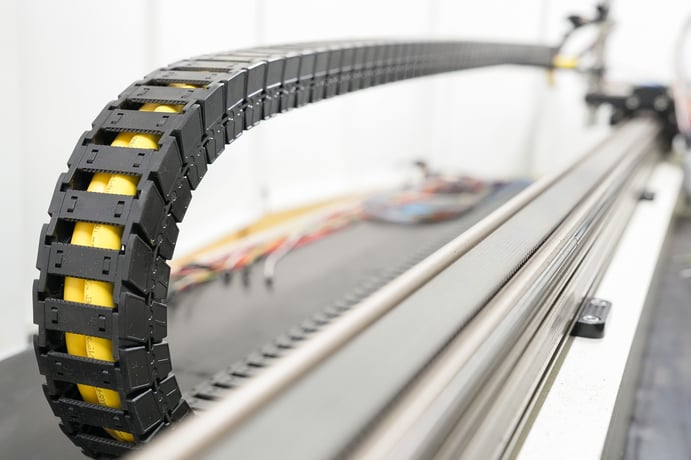

Los probadores C-Track recrean el movimiento horizontal en un ensamble de cadena portacables, flexionando el cable repetidamente a lo largo de una distancia de recorrido fija y un radio de curvatura determinado. Esta configuración imita lo que un cable experimenta durante su operación real.Las características clave de la máquina incluyen:
- Distancia de recorrido programable y radio de curvatura ajustable: Los ingenieros pueden ajustar la longitud del recorrido y el radio de curvatura del lazo del cable para simular diversas condiciones industriales.
- Pruebas de alto ciclo: La máquina ejecuta ciclos continuos a velocidades ajustables para replicar años de desgaste operacional en cuestión de semanas.
- Gestión precisa del cable: El cable se monta dentro de una cadena portacables real, asegurando que la prueba refleje configuraciones de instalación reales.
- Monitoreo del rendimiento: El probador detecta fallas eléctricas, identificando el punto exacto en que el cable deja de funcionar de manera confiable.
- Simulación acelerada de vida útil: Estas pruebas ofrecen una visión sobre cómo se comportarán los cables a lo largo de su vida útil, reduciendo la incertidumbre en la selección y diseño de cables.
¿Por qué son críticos los probadores de cables tipo C-Track?
Los entornos industriales con maquinaria en movimiento requieren cables que puedan soportar un movimiento continuo sin fallar. Las pruebas con probadores tipo C-Track ayudan a validar que los cables pueden ofrecer:
✅ Vida útil prolongada bajo condiciones de alto número de ciclos
✅ Transmisión constante de energía o señal sin pérdidas de datos
✅ Rendimiento mecánico confiable, incluyendo la integridad del aislamiento y del conductor
✅ Cumplimiento con normas industriales como UL, CSA o VDE para cables con clasificación de flexión
✅ Menor costo total de propiedad al minimizar reemplazos imprevistos de cables o paradas del sistema
Elegir los cables adecuados para aplicaciones de flexión continua
La prueba C-Track simula el estrés que los cables soportan en sistemas de cadenas portacables o cadenas de energía, donde experimentan una flexión repetida y constante en una sola dirección. Este tipo de prueba garantiza que los cables puedan funcionar de manera confiable en entornos automatizados de alto ciclo sin fallas. A continuación, algunas aplicaciones clave donde la prueba C-Track es esencial:
✅ Automatización y robótica (sistemas de movimiento lineal): En líneas de ensamblaje automatizadas y pórticos robóticos, los cables se desplazan de un lado a otro dentro de cadenas de energía.
✅ Máquinas herramienta y equipos CNC: Equipos como máquinas CNC y tornos utilizan cadenas portacables móviles para enrutar cables de energía y señal.
✅ Almacenamiento automatizado (sistemas de almacenamiento y recuperación): Los sistemas de almacenamiento y recuperación de alta velocidad dependen de cables tipo cadena portacables para suministrar energía y datos.
✅ Líneas de embalaje y envasado: Las líneas de producción de alta velocidad requieren que los cables se muevan sincronizados con el equipo.
Rigurosamente probados para el movimiento. Comprobados en su rendimiento.
En Amphenol TPC Wire & Cable, diseñamos y fabricamos cables industriales flexibles creados para soportar millones de ciclos de movimiento. Nuestros productos se someten a rigurosas pruebas tipo C-Track para garantizar durabilidad, confiabilidad y un rendimiento superior en entornos de flexión continua. Desde ensamblajes robóticos hasta líneas de producción automatizadas, nuestros cables ofrecen la resistencia y confianza que sus operaciones exigen.
¿Listo para eliminar tiempos de inactividad?
Elija cables diseñados y probados para rendir bajo movimiento constante.
Contacte a nuestro equipo hoy mismo para encontrar la solución ideal en cables de flexión continua para su aplicación industrial o de automatización.
Explore fabricantes líderes en equipos de prueba tipo C-Track
Si desea conocer más sobre el equipo utilizado para validar el rendimiento de los cables en aplicaciones dinámicas, aquí le presentamos algunos fabricantes reconocidos de sistemas de prueba tipo C-Track:
🔹 Top Hung Industrial Co., Ltd. – Máquina de prueba de flexión en cadenas portacables
Top Hung ofrece una máquina de prueba de flexión en cadenas portacables, diseñada para simular las tensiones de flexión y torsión repetidas que experimentan los cables en sistemas de cadenas tipo track. Este equipo es ideal para evaluar la durabilidad y el rendimiento mecánico de cables flexibles bajo condiciones dinámicas.
🔗 tophung.en.made-in-china.com
🔹 WTM Srl – Equipos para pruebas en cadenas de arrastre (drag chain)
WTM Srl ofrece maquinaria especializada para probar la durabilidad de cables bajo movimientos de flexión continua dentro de cadenas portacables, simulando condiciones reales de uso en aplicaciones dinámicas.
🔗 wtmachinery.com/cable-twisting/equipment-for-drag-chain-tests.htm
