Tabla de tamaños de cable de soldadura y corrientes nominales
Elegir el tamaño correcto de cable de soldadura es crucial para la seguridad, el rendimiento y la prevención de costosos tiempos de inactividad. Los cables de soldadura transportan altas corrientes en entornos exigentes, y un cable subdimensionado o inadecuado puede sobrecalentarse, perder eficiencia o fallar prematuramente.
Esta tabla de referencia rápida para cables de soldadura le ayuda a seleccionar el calibre de conductor correcto (AWG) según su amperaje y la longitud del cable.
Tabla de tamaños de cable de soldadura (AWG y kcmil)
|
Tamaño del cable
|
DIÁMETRO APROX |
rANGO DE AMPARAJE* |
APLICACIÓN |
Diámetro Super-Trex 600V** |
|---|---|---|---|---|
| 6 AWG | 0.32 in | 55–120 amps |
Soldadura ligera, recorridos cortos |
0.37 in |
| 4 AWG | 0.35 in | 85–160 amps |
Soldadura ligera/mediana |
0.45 in |
| 2 AWG | 0.42 in | 115–200 amps |
Soldadura de media intensidad, recorridos cortos |
0.54 in |
| 1/0 AWG | 0.52 in | 150–300 amps |
Soldadura de alta intensidad, recorridos largos |
0.66 in |
| 2/0 AWG | 0.58 in | 200–400 amps |
Soldadores de alta potencia, recorridos largos de cable |
0.70 in |
| 3/0 AWG | 0.64 in | 250–500 amps |
Soldadura industrial, recorridos extra largos |
0.79 in |
| 4/0 AWG | 0.72 in | 300–600 amps |
Corrientes muy altas, soldadores de gran potencia |
0.9 in |
*La capacidad de corriente depende de la longitud del cable y del ciclo de trabajo. Los recorridos más largos requieren cables de mayor tamaño para reducir la caída de voltaje.

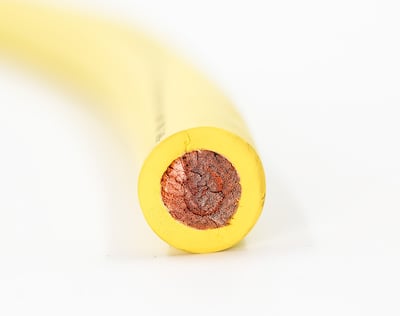

Cable para soldadura Super-Trex® 600V
Al comparar cables de soldadura, puede notar que nuestro cable de soldadura Super-Trex® 600V tiene un diámetro exterior ligeramente mayor que las opciones estándar. Esto es intencional: el mayor grosor no es volumen extra, sino protección incorporada.
-

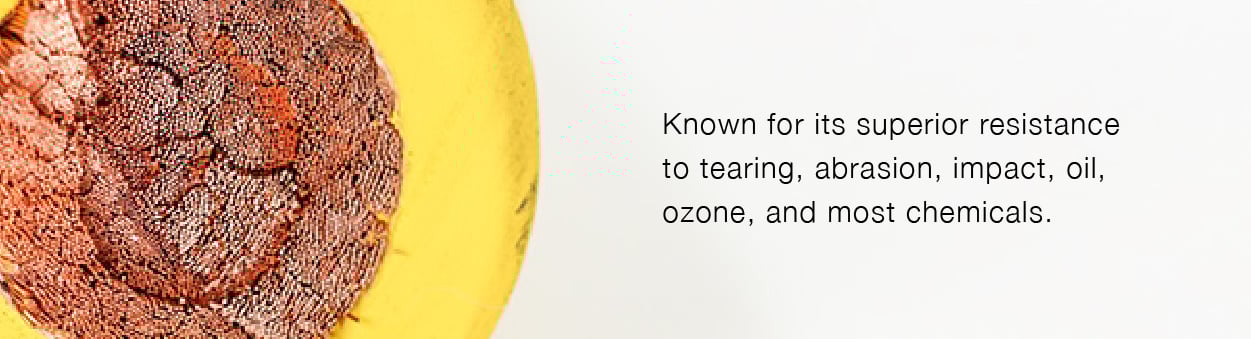

Material de cubierta mejorado: Fabricada con un elastómero termoestable (TSE) de alta resistencia, la cubierta ofrece durabilidad superior y resistencia a la abrasión en comparación con el PVC estándar.
-
Diámetro incrementado para protección: El perfil ligeramente más grueso del cable proporciona una capa de protección que resguarda el trenzado de cobre frente a esfuerzos mecánicos, impactos y daños accidentales.
-
Grosor de cubierta optimizado: Diseñada para resistir cortes y desgarres, la cubierta previene la rotura de los hilos y reduce el riesgo de fallas eléctricas en entornos de soldadura exigentes.
Al combinar flexibilidad con mayor resistencia, el cable de soldadura Super-Trex® 600V ofrece una vida útil más larga y menores costos de reemplazo, incluso en las condiciones más exigentes de fabricación y trabajo en campo.
Comprendiendo los tamaños de los conductores
- 1/0 vs. 2/0 en cables de soldadura: Los tamaños con “0” (a menudo llamados “aughts”) son más gruesos que los calibres estándar. Un cable 2/0 tiene un diámetro mayor y puede transportar más amperaje que un 1/0, lo que lo hace más adecuado para recorridos largos y soldadores de alta potencia.
- Amperaje vs. Voltaje: El amperaje mide la cantidad de corriente eléctrica, mientras que el voltaje mide la presión eléctrica. Los cables de soldadura se califican principalmente por amperaje, ya que esto determina el tamaño del conductor.
Por qué importa la longitud del cable
Los recorridos más largos aumentan la caída de voltaje, lo que puede causar soldaduras de mala calidad y sobreesfuerzo del equipo. Si la longitud del cable supera los 15 metros (50 ft), considere aumentar el calibre para reducir las pérdidas.
Preguntas frecuentes: Tabla de tamaños de cable de soldadura y corrientes nominales
P: ¿Qué tamaño de cable de soldadura necesito para 200 amperios?
R: Para recorridos de hasta 30 pies, generalmente es suficiente 2 AWG o 1 AWG. Para recorridos más largos, aumente a 1/0 o 2/0 para reducir la caída de voltaje.
P: ¿Cuál es la diferencia entre un cable de soldadura 1/0 y 2/0?
R: El cable 2/0 tiene un diámetro mayor y transporta más corriente que el 1/0, siendo la mejor opción para aplicaciones de soldadura de alta intensidad o larga distancia.
P: ¿Puedo usar extensiones en lugar de cable de soldadura?
R: No. El cable de soldadura está diseñado con cobre de hilos finos para ofrecer flexibilidad y durabilidad bajo altas corrientes. Las extensiones no están diseñadas para cargas de soldadura y pueden sobrecalentarse.
P: ¿Cuántos amperios puede manejar un cable de soldadura 4/0?
R: El cable 4/0 puede manejar hasta 500 amperios en recorridos cortos, siendo el estándar para las aplicaciones de soldadura más pesadas.
El tamaño adecuado del cable garantiza seguridad, mejora la eficiencia de la soldadura y previene fallas prematuras. Siempre ajuste el tamaño del cable al amperaje y la longitud, y si tiene dudas, elija un calibre mayor. ¿Necesita ayuda para encontrar el cable de soldadura correcto para su aplicación? Contacte a nuestros expertos hoy mismo para analizar sus requisitos.
